结构优化干货,实际案例分析

发布时间:2021-11-08人气:75

干货一:勘察报告的理解和运用

我们知道,地质勘察费用所占比重很小,但地质勘察对岩土结构成本的影响却是非常大的。特别是对基坑边坡基础以及地下室等与土体有关部分的成本造价影响非常大。

【实例】根据地勘描述“抗浮设防水位建议取设计室外地坪以下0.5m”,地下室覆土坡度处抗浮水位取值随覆土坡度变化

原设计按整个坡度范围最高点取值采用桩基和筏板基础+抗拔桩,桩型为Φ400先张法预应力混凝土抗拔管桩,Φ600先张法预应力混凝土承压兼抗拔管桩。总桩数200/286、包合设计试桩及工程检测桩。

优化建议:抗浮水位随覆土坡度变化。地库找坡处大部分两桩调整为单桩;Φ600管桩桩数286调整为235根,节省桩数51根。

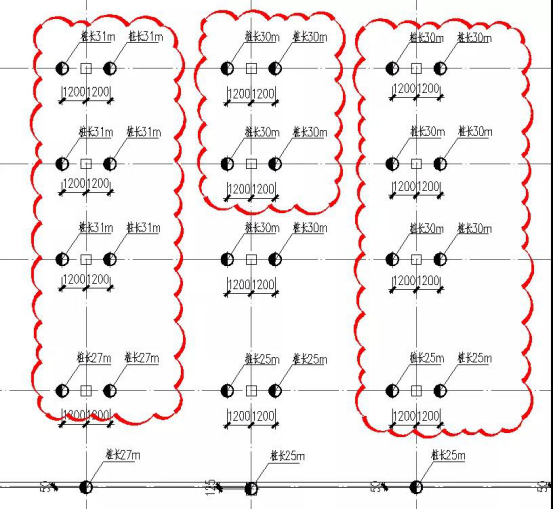

优化前:

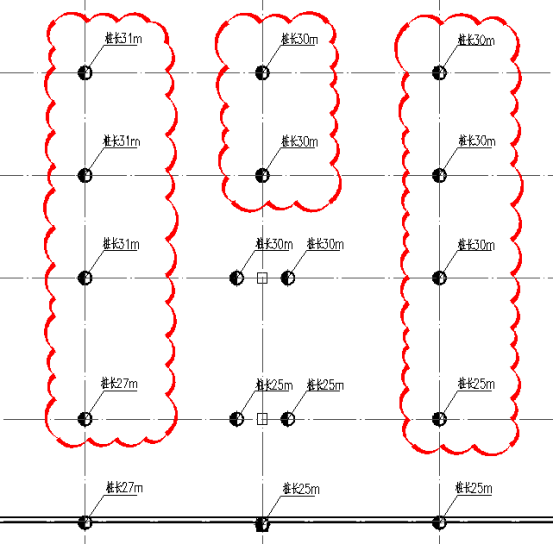

优化后:


干货二:地库顶板结构方案选型

由于地下室的功能及使用要求的特殊性,如地下室顶板的设计荷载大,防水抗裂要求高所以其造价占整个项目的比重也较大,故在保证结构可靠性和使用性的前提下,还应兼顾其经济性指标,对其方案作出经济性对比。

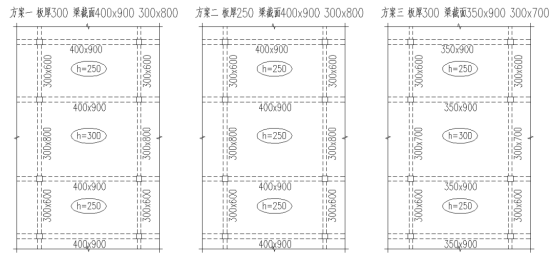

顶板可对不同板厚,不同梁截面进行细分,体现出来的经济性也有区别。把模板量也考虑进去,经过测算,择优确定最经济的顶板结构方案。常见的顶板结构方案如下:







测算结果见下表:

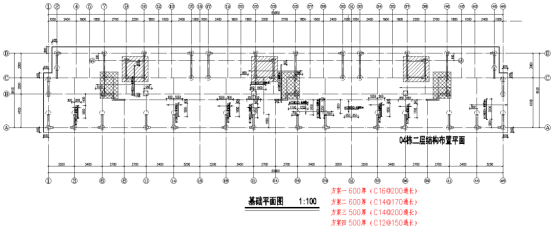

干货三:塔楼基础方案选型

在初步设计阶段,对项目的基础选型进行方案对比,从而合理的确定纯地下室部分及高层塔楼部分的基础类型。经过对基础承载力及变形进行的计算,对不同基础方案(桩承台+防水板、桩筏)或在基础方案确定的情况下,对某一优化点进行多维度比较分析,从造价及施工角度,得到最优方案。

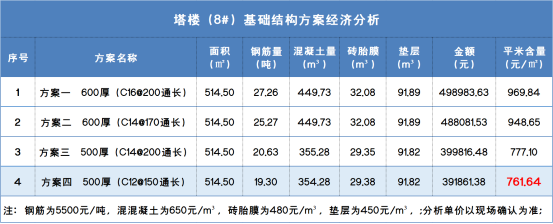

测算结果见下表:




以上是从建筑结构设计方面,结合具体项目案例,对成本控制一些关键环节的阐述。每一个工程项目都需要汇集参建各方的智慧和辛勤工作。从结构设计角度出发,要在满足建筑功能要求设计标准规范的基础上,使用当下最先进、成熟的技术,以最经济、合理、科学的方法进行设计。加强交流沟通和研究分享,做到结构安全、经济效益和社会效益最大化。
